Definisi, Fungsi, dan Jenis Kabel UTP serta Pemasangan Kabel UTP Cross-over





LAN (Local Area Network), jaringan yang melatarbelakangi terbentuknya kabel LAN.

                                            Gambar 1.1

Konsep jaringan computer muncul pada tahun 1940-an di Amerika  dari sebuah proyek di laboratorium BELL dan Harvard University Research Group yang dipimpin oleh Prof. H. Aiken. Pada mulanya proyek tersbut hanya ingin memanfaatka perangkat computer yang harus dipakai bersama. Ketika harga computer-komputer kecil mulai menurun, penggunaan computer dan jaringannya sudah mulai beragam mulai dari mengatur proses komunikasi antar computer (peer to peer) tanpa melalui computer pusat. Untuk itu teknologi jaringan local mulai berkembang yang disebut sebagai LAN.

Jaringan LAN cocok digunakan pada area Gedung perkantoran, kampus, rumah sakit, dan Gedung lainnya karena merupakan jaringan komunikasi yang menghubungkan beberapa device seperti yaitu personal computer, workstation, printer, mainframe, serta dapat mentransmisikan data dalam area yang terbatas. Salah satu penghubung yang digunakan dalam jaringan LAN yaitu kabel UTP.





Kabel UTP

(“Unshielded Twisted Pair”)

Sesuai dengan Namanya “Unshielded” kabel ini tidak dilindungi dengan alumunium sehingga kurang tahan dengan interferensi elektromagnetik. Nama Twisted Pair merujuk pada bentuk dari kabel-kabel isi yang saling berlilitan setiap pasang.

Kabel UTP terdiri atas 4 pasang kabel yang tiap-tiap kabelnya mempunyai fungsi maisng-masing.

• Jingga: Kabel warna jingga memiliki fungsi sebagai penghantar paket data.
• Putih-Jingga: Kabel warna putih-jingga memiliki fungsi sebagai penghantar paket data.
• Hijau: Kabel warna hijau memiliki fungsi sebagai penghantar paket data.
• Putih-Hijau: Kabel warna putih-hijau memiliki fungsi sebagai penghantar paket data.
• Biru: Kabel warna biru memiliki fungsi sebagai penghantar paket suara.
• Putih-Biru: Kabel warna putih-biru memiliki fungsi sebagai penghantar paket suara
• Coklat: Kabel warna coklat memiliki fungsi sebagai penghantar tegangan DC.
• Putih-Coklat: Kabel warna putih-coklat memiliki fungsi sebagai penghantar tegangan DC



Berdasarkan urutan warna pada penyusunan kabel LAN, jenis kabel LAN dibedaka menjadi

A.    LAN Straight

Kabel LAN Straight memiliki urutan warna yang sama antara ujung satu dengna ujung yang lainnya. Kabel jenis ini berfungsi untuk menghubungkan dua perangkat yang berbeda.

Gambar 1.2 Urutan Pemasangan LAN Straight



Urutan Warna LAN Straight

UJUNG 1                      UJUNG 2

putih orange                putih orange

orange                         orange

putih hijau                   putih hijau

biru                              biru

putih biru                    putih biru

hijau                            hijau

putih coklat                 putih coklat

coklat                          coklat





B.    LAN Cross Over

Kabel LAN Cross-Over memiliki perbedaan urutan antara ujung satu dengn ujung lainnya. Kabel ini digunakan sebagai penghubung perangkat sejenis dalam jaringan computer, contohnya menghubungakan router dengan router lainnya switch dengan switch lainnya.



            Urutan warna kabel Cross-over adalah

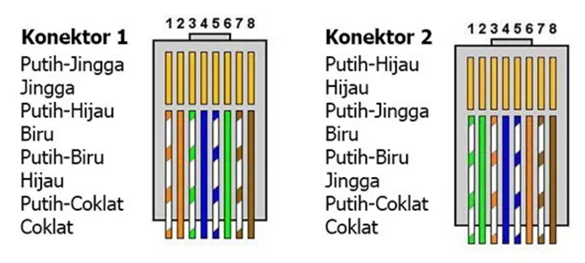

Gambar 1.3 Urutan Pemasangan LAN Cross-over



Ujung 1	Ujung 2
putih orange	putih hijau
orange	hijau
putih hijau	putih orange
biru	biru
putih biru	putih biru
hijau	orange
putih coklat	putih coklat
coklat	coklat





Pada kesempatan ini, saya akan menjabarkan langkah-langkah pemasangan kabel UTP cross-over untuk menghubungkan perangkat yang sama melalui praktikum



Alat dan Bahan

1.Kabel UTP                          Secukupnya.

 2.Konektor RJ45                  2 buah

3.Crimping Tool                    1 buah

4. Laptop                                2 buah



Langkah-langkah

1.Menyiapkan seluruh alat yang dibutuhkan.

2.Mengupas pelindung luar kabel UTP menggunakan crimping tool pada kedua ujung. Berhati-hatilah ketika mengupas agar tidak merusak pelindung kabel isi.

3.Menggerai lilitan lilitan pasangan kabel UTP, untuk memudahkan pengurutan.

4. Mengupas ujung-ujung kabel isi kurang lebih 2 cm sehingga kabel-kabel tembaga di dalamnya terlihat.

5. Menyusun kabel-kabel pada kedua ujung sesuai urutan



Ujung 1	Ujung 2
putih orange	putih hijau
orange	hijau
putih hijau	putih orange
biru	biru
putih biru	putih biru
hijau	orange
putih coklat	putih coklat
coklat	coklat



6. Memasukkan kabel-kabel ke dalam Jack RJ-35 sesuai dengan urutan dari kabel paling kiri

                                                        Gambar 2.1 Urutan Jack

7. Menjepit jack RJ-45 dengan alat crimping hingga mengeluarkan suara “klik”



Untuk memeriksa kerja kabel LAN dan memberikan IP Address pada host dapat mengikuti langkah-langkah sebagai berikut :

I)              Mengkonesikan atau menghubungakn2 buah computer dengan kabel Cross yang telah dibuat

II)            Menunggu hingga muncul notifikasi pada system tray bahwa computer telah terhubung ke jaringan

III)          Membuka Control Panel – Network and Internet – Network Sharing Centre

    Gambar 2.2 Tampilan Control Panel

IV)          Klik pilihan "Change Adapter Settings" pada pojok kiri

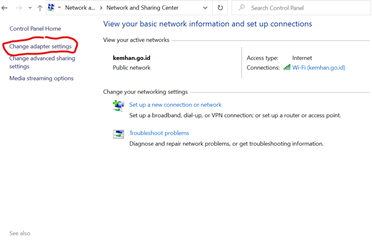

                                            Gambar 2.3 Memilih Change Adapter Settings

V)            Klik kanan pada “Ethernet” dan pilih opsi ”Properties”



                                                        Gambar 2.4 Pemilihan Adapter

Gambar 2.5 Tampilan Ethernet Properties







VI)          Mengatur koneksi LAN dengan menyesuaikan isi sebagai berikut atau sesuai keinginan anda.



IP Address	192.168.0.1
Subnet Mask	255.255.255.0

Gambar 2.6 Menyesuaikan IP ADDRESS

VII)        Mengklik OK dan melakukan langkah I) sampai VII) pada computer kedua yang terhubung. Pada computer kedua, pada bagian pengisian IP Address bisa mengganti angka 1 di bagian paling belakang menjadi 2. Misalnya,



IP Address

192.168.0.2

Gambar 2.7 Menyesuaikan IP ADDRESS



            Kesimpulan yang bisa didapatkan berdasarkan pada praktikum ini yaitu bahwa kabel UTP merupakan kabel tanpe pelindung yang digunakan untuk transmisi data. Kabel UTP digunakna sebagai kabel jaringan LAN dan menurut susunan kabel isinya dibagi menjadi dua, Straight dan Cross-over. LAN Stragiht digunakan untuk menghubungakn perangkart tidak sejenis sedangkan LAN Cross-over digunakan untuk menghubungkan perangkat sejenis. Pada kabel straight kedua ujung memiliki urutan pemasangan kabel yang sama, sedangkan pada cross-over kedua ujung memiliki urutan kabel yang berbeda.
